Jakie są wymagania instalacyjne dla sztywnych szyn miedzianych?
Jako dostawca sztywnych szyn miedzianych byłem świadkiem na własne oczy, jak ważna jest właściwa instalacja dla zapewnienia optymalnej wydajności i bezpieczeństwa systemów elektrycznych. Sztywna szyna miedziana jest kluczowym elementem w różnych zastosowaniach elektrycznych, od dystrybucji energii przemysłowej po budynki komercyjne. Na tym blogu omówię kluczowe wymagania instalacyjne szyn zbiorczych ze sztywnej miedzi, dostarczając cennych informacji elektrykom, inżynierom i wszystkim osobom zaangażowanym w projekty instalacji elektrycznych.
1. Przygotowanie miejsca
Przed zainstalowaniem sztywnej szyny miedzianej niezbędne jest dokładne przygotowanie miejsca montażu. Miejsce instalacji powinno być czyste, suche i wolne od wszelkich zanieczyszczeń lub zanieczyszczeń, które mogłyby mieć wpływ na działanie szyny zbiorczej. Ważne jest również zapewnienie odpowiedniej wentylacji w miejscu montażu, aby zapobiec gromadzeniu się ciepła generowanego przez szynę zbiorczą podczas pracy.
Powierzchnia montażowa musi być płaska i równa, aby zapewnić prawidłowy kontakt szyny zbiorczej z jej wspornikami. Wszelkie nierówności powierzchni mogą prowadzić do koncentracji naprężeń, co z czasem może spowodować odkształcenie lub awarię szyny zbiorczej. Dodatkowo miejsce montażu powinno być chronione przed czynnikami środowiskowymi, takimi jak wilgoć, kurz i substancje żrące, ponieważ mogą one uszkodzić szynę zbiorczą i skrócić jej żywotność.
2. Planowanie i projektowanie
Właściwe planowanie i projekt mają kluczowe znaczenie dla pomyślnej instalacji sztywnych szyn miedzianych. Przed montażem należy opracować szczegółowy projekt elektryczny, biorąc pod uwagę specyficzne wymagania aplikacji, takie jak obciążalność, poziom napięcia i rozkład prądu. Układ powinien również uwzględniać ograniczenia fizyczne miejsca instalacji, takie jak dostępna przestrzeń i punkty dostępu.
Ważne jest, aby wybrać odpowiedni rozmiar i konfigurację szyn zbiorczych w oparciu o wymagania dotyczące obciążenia elektrycznego. Zbyt duże szyny zbiorcze mogą być kosztowne i mogą nie być konieczne, natomiast zbyt małe szyny zbiorcze mogą prowadzić do przegrzania i potencjalnych zagrożeń bezpieczeństwa. Dodatkowo szynę zbiorczą należy zaprojektować tak, aby zminimalizować długość ścieżki elektrycznej i zmniejszyć rezystancję, co może poprawić wydajność układu elektrycznego.
3. Montaż i wsparcie
Sztywna szyna miedziana musi być bezpiecznie zamontowana i podparta, aby zapobiec ruchom i wibracjom podczas pracy. Szynę zbiorczą należy zainstalować przy użyciu odpowiedniego sprzętu montażowego, takiego jak wsporniki, zaciski i izolatory, które są zaprojektowane tak, aby wytrzymać naprężenia mechaniczne i obciążenia elektryczne.
Osprzęt montażowy należy zamontować zgodnie z zaleceniami producenta, aby zapewnić prawidłowe ustawienie i rozstaw szyn zbiorczych. Szynę zbiorczą należy podpierać w regularnych odstępach, aby zapobiec uginaniu się lub odkształceniu, które może spowodować wyładowanie łukowe i uszkodzenie szyny zbiorczej. Dodatkowo konstrukcja wsporcza powinna być uziemiona, aby zapobiec gromadzeniu się elektryczności statycznej i zapewnić bezpieczeństwo instalacji elektrycznej.
4. Połączenia elektryczne
Prawidłowe połączenia elektryczne mają kluczowe znaczenie dla wydajności i bezpieczeństwa sztywnych szyn miedzianych. Szynę zbiorczą należy podłączyć za pomocą wysokiej jakości złączy, których zadaniem jest zapewnienie ścieżki elektrycznej o niskiej rezystancji i zapobieganie tworzeniu się gorących punktów. Złącza należy montować zgodnie z zaleceniami producenta, stosując odpowiednie wartości momentu obrotowego, aby zapewnić szczelne i pewne połączenie.
Przed wykonaniem połączeń elektrycznych należy oczyścić i odtłuścić powierzchnie szynoprzewodów i złączy, usuwając wszelkie zabrudzenia, utlenienia i zanieczyszczenia. Może to poprawić przewodność połączenia i zmniejszyć ryzyko powstania łuku elektrycznego. Ponadto połączenia należy regularnie sprawdzać, aby mieć pewność, że z biegiem czasu pozostaną szczelne i bezpieczne.
5. Izolacja i ochrona
Sztywne szyny miedziane powinny być izolowane i chronione, aby zapobiec porażeniu prądem i zwarciom. Szyna zbiorcza powinna być pokryta odpowiednim materiałem izolacyjnym, takim jak żywica epoksydowa lub PCV, który jest zaprojektowany tak, aby wytrzymać temperaturę roboczą i napięcie układu elektrycznego. Materiał izolacyjny należy układać zgodnie z zaleceniami producenta, zapewniając jego pokrycie na całej powierzchni szyny zbiorczej i zapewnienie odpowiedniej ochrony.
Oprócz izolacji szynę zbiorczą należy chronić przed uszkodzeniami fizycznymi i czynnikami środowiskowymi. Można to osiągnąć poprzez zainstalowanie obudowy ochronnej lub pokrywy, która ma na celu uniemożliwienie dostępu do części szyn zbiorczych pod napięciem i ochronę jej przed kurzem, wilgocią i innymi zanieczyszczeniami. Obudowa powinna być wykonana z trwałego materiału, np. stali lub aluminium i powinna być odpowiednio uziemiona, aby zapewnić bezpieczeństwo instalacji elektrycznej.
6. Testowanie i uruchomienie
Po zainstalowaniu sztywna szyna miedziana powinna zostać przetestowana i oddana do użytku, aby upewnić się, że spełnia wymagania dotyczące parametrów elektrycznych i norm bezpieczeństwa. Testowanie powinno obejmować oględziny szyny zbiorczej i jej połączeń, a także testy elektryczne w celu pomiaru rezystancji, napięcia i prądu.
Testy elektryczne należy wykonywać przy użyciu odpowiedniego sprzętu badawczego, takiego jak multimetry, testery izolacji i analizatory obwodów. Wyniki testów należy porównać ze specyfikacjami projektowymi, aby upewnić się, że szyna zbiorcza działa w dopuszczalnym zakresie. Jeśli podczas testowania zostaną wykryte jakiekolwiek problemy, należy je natychmiast rozwiązać, aby zapobiec potencjalnym zagrożeniom bezpieczeństwa i zapewnić prawidłowe funkcjonowanie układu elektrycznego.
7. Konserwacja i kontrola
Regularna konserwacja i inspekcja są niezbędne dla długoterminowej wydajności i bezpieczeństwa sztywnych szyn miedzianych. Szynę zbiorczą należy okresowo sprawdzać pod kątem oznak uszkodzeń, takich jak korozja, pęknięcia lub luźne połączenia. Wszelkie uszkodzone lub zużyte elementy należy natychmiast wymienić, aby zapobiec dalszym uszkodzeniom i zapewnić bezpieczeństwo układu elektrycznego.
Oprócz kontroli wizualnej szynę zbiorczą należy regularnie testować w celu pomiaru jej parametrów elektrycznych. Może to obejmować sprawdzenie rezystancji, napięcia i prądu, aby upewnić się, że szyna zbiorcza działa w dopuszczalnym zakresie. Badania należy wykonać przy użyciu odpowiedniego sprzętu badawczego i zgodnie z zaleceniami producenta.
Jako wiodący dostawca sztywnych szyn miedzianych, dokładamy wszelkich starań, aby dostarczać naszym klientom produkty wysokiej jakości i kompleksowe wsparcie techniczne. Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy przy montażu sztywnych szyn miedzianych, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest zawsze gotowy do pomocy przy projektach instalacji elektrycznych.

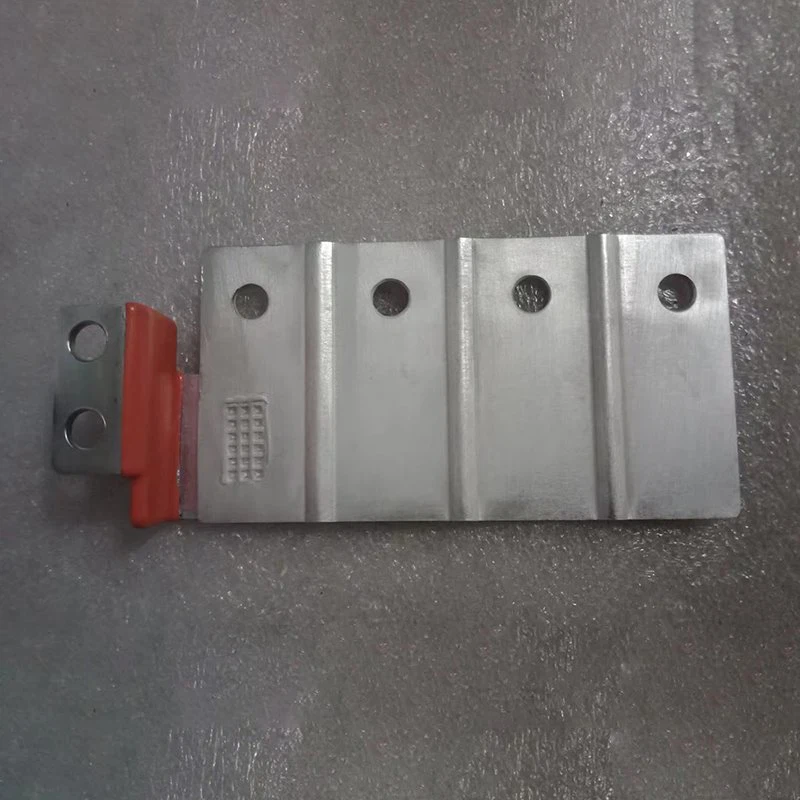

Jeśli chcesz dowiedzieć się więcej na temat naszych produktów ze sztywnymi szynami miedzianymi, możesz odwiedzić naszą stronę internetową pod adresemSztywna szyna miedziana. Oferujemy również szeregSztywna aluminiowa szyna zbiorczaprodukty do zastosowań, w których preferowanym materiałem jest aluminium.
Z niecierpliwością czekamy na możliwość współpracy z Tobą i zapewnienia najlepszych rozwiązań dla Twoich potrzeb elektrycznych. Skontaktuj się z nami już dziś, aby rozpocząć rozmowę na temat Twojego projektu i dowiedzieć się, w jaki sposób nasze sztywne szyny miedziane mogą spełnić Twoje wymagania.
Referencje
- Podręcznik instalacji elektrycznej, Schneider Electric
- Krajowy Kodeks Elektryczny (NEC), Krajowe Stowarzyszenie Ochrony Przeciwpożarowej (NFPA)
- Norma IEEE dotycząca rozdzielnic wyłączników mocy niskiego napięcia w obudowach metalowych, Instytut Inżynierów Elektryków i Elektroników (IEEE)
